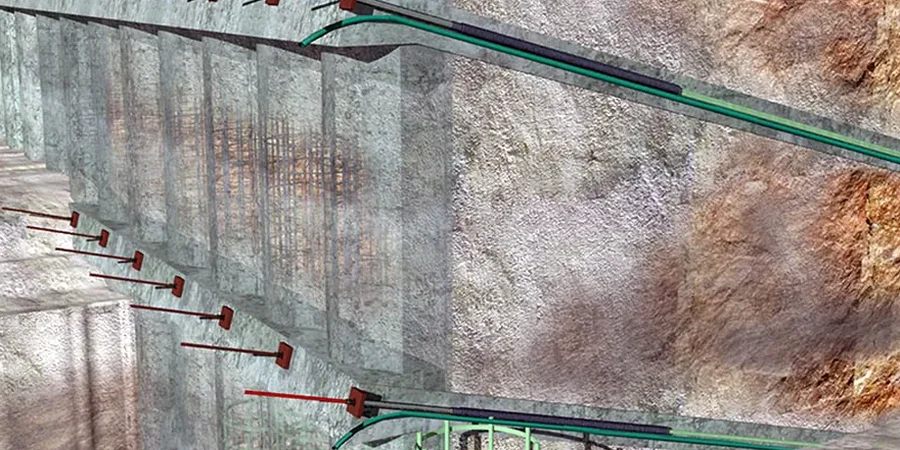

Sur un chantier de parking souterrain près de l'île de Nantes, la nappe affleurait à moins de deux mètres. Les terrassements butaient sur des sables limoneux sans cohésion. Une paroi moulée classique ne tenait pas le fond de fouille. La solution est passée par une conception d'ancrages actifs dimensionnés pour reprendre 600 kN par tirant, avec double protection anticorrosion imposée par l'agressivité de l'eau de Loire. Ce cas illustre bien la réalité nantaise : un sous-sol fait d'alluvions récentes et de gneiss altéré, où la stabilité des excavations profondes exige des tirants pensés sur mesure. Avant toute mise en traction, nous croisons les données de l'étude de sol avec une campagne de sondages SPT pour caler le frottement latéral unitaire dans les horizons sableux. À Nantes, chaque projet en bord de Loire ou sur le coteau de Sainte-Anne impose sa propre logique d'ancrage, entre poussée hydraulique et géométrie des couches de mica-schistes.
Dans les alluvions de Loire, un ancrage mal dimensionné par rapport à la nappe peut entraîner un glissement de masse en moins de 48 heures.
Considérations locales
La géologie nantaise combine deux formations critiques : les alluvions fluviatiles sablo-limoneuses de la Loire, épaisses de 8 à 15 mètres, et le socle de gneiss et micaschistes du Massif armoricain, souvent altéré sur les premiers mètres. La nappe phréatique suit le niveau du fleuve avec un battement saisonnier de 2 à 3 mètres. Dans ce contexte, le risque principal pour un ancrage est la perte de capacité par fluage du scellement dans les limons saturés, ou par corrosion accélérée des aciers en présence d'eaux sulfatées. Une rupture de tirant peut déstabiliser l'ensemble d'un voile de soutènement en cascade. Le second risque vient de l'interférence avec les réseaux enterrés denses du centre-ville : un forage mal implanté peut toucher une canalisation de gaz ou un collecteur d'assainissement centenaire. La déclaration DT-DICT et le géoréférencement précis de chaque tête d'ancrage sont donc systématiques à Nantes.
Questions fréquemment posées
Quelle est la différence technique entre un ancrage actif et un ancrage passif ?
Un ancrage actif est mis en tension après scellement pour appliquer une force de compression au terrain dès la construction. Un ancrage passif travaille uniquement en réaction aux déplacements du massif. À Nantes, on privilégie les tirants actifs pour les parois moulées en site urbain, car ils limitent les déformations derrière les mitoyens.
Combien coûte la conception et l'exécution d'un ancrage à Nantes ?
Le budget varie selon la profondeur et la capacité. Pour un tirant unitaire de 400 kN sur 15 mètres, comptez entre 860 € et 3.810 € par unité, incluant le forage, le scellement, la mise en tension et les essais de contrôle.
Quelle norme encadre les essais de traction d'ancrage en France ?
La norme NF P 94-153 définit la procédure d'essai de traction statique par paliers de chargement. Chaque palier dure 15 minutes minimum. On mesure le fluage et le déplacement en tête jusqu'à 1,3 fois la charge de service. Le laboratoire fournit un rapport avec courbes force-déplacement.
Quelle durée de vie garantit-on pour un ancrage permanent en bord de Loire ?
Un ancrage permanent est dimensionné pour 100 ans selon l'Eurocode 7 et la norme NF EN 1537. La clé est la protection anticorrosion : gaine PVC double paroi, coulis couvrant 10 mm minimum autour de l'acier, et injection soignée en une seule passe. Un contrôle périodique de la tension est conseillé tous les 10 ans.
